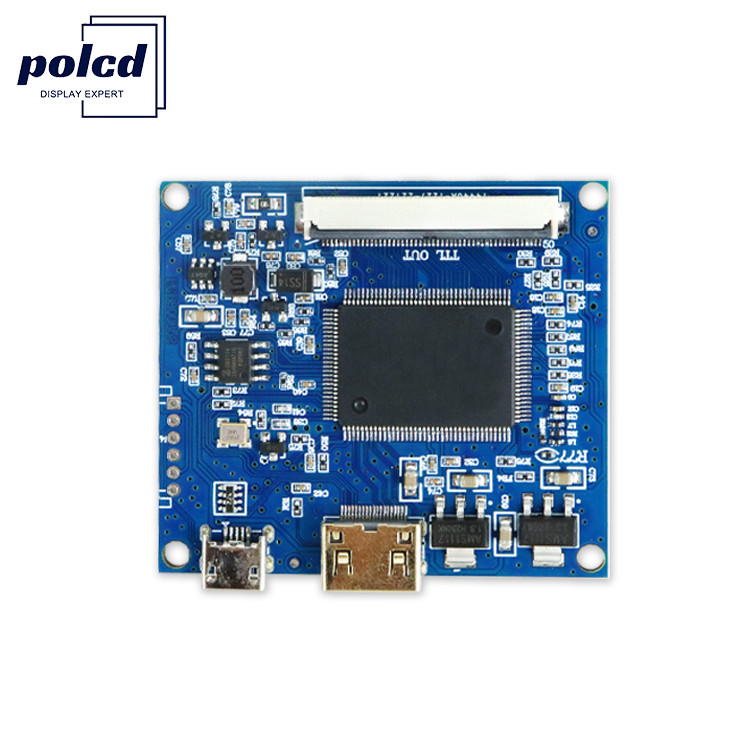

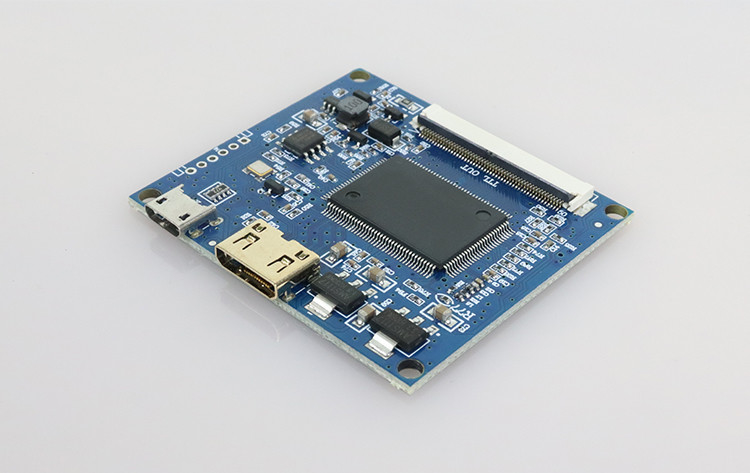

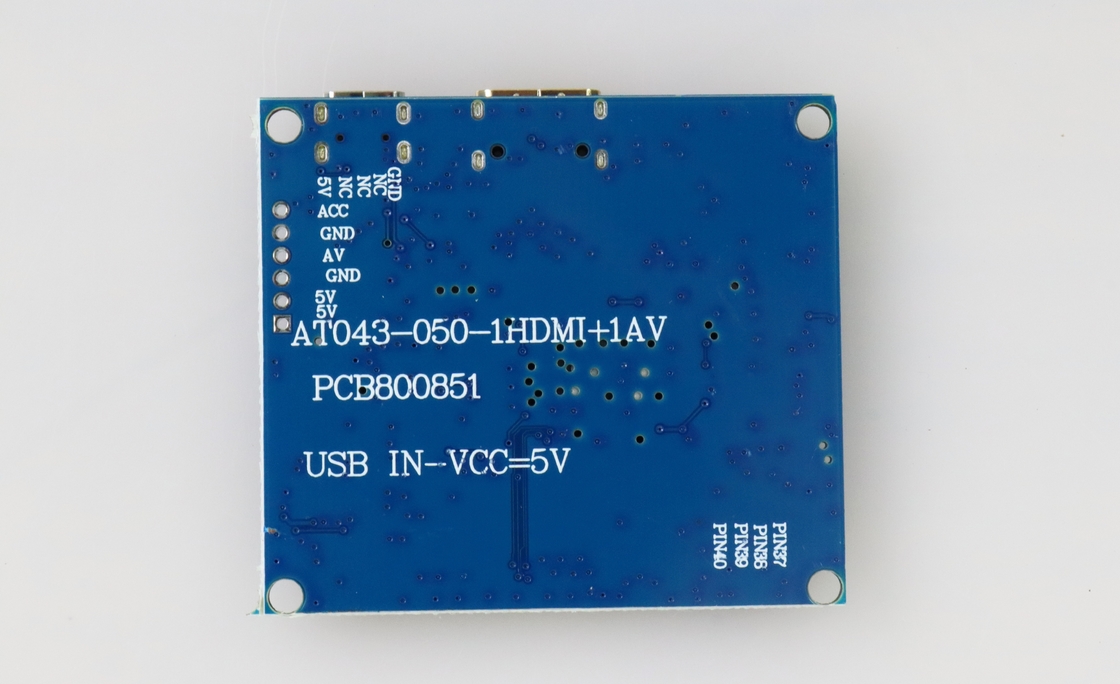

at043tn24.v.1 mirco usb hd mi vga rgb σύνδεσμος καθολικής πλακέτας οδήγησης
Η εμφάνιση, το μέγεθος και η λειτουργία των προϊόντων PCB είναι ακριβώς οι ίδιες, αλλά τα μοντέλα οθόνων LCD που κινούνται είναι διαφορετικά:
| Πίνακας οδηγού μοντέλο | Περιγραφή λειτουργίας | Σημείωση |
| PCB800850 | Υποστήριξη LCD 3,5 ιντσών | Αναφορά ορισμού LQ035NC111 |
| PCB800851 | Υποστήριξη LCD 4,3 ιντσών-40P | Αναφορά ορισμού AT043TN24V.1 |
| PCB800852 | Υποστήριξη 50PIN LCD | Αναφορά ορισμού AT070TN92 |
| PCB800853 | Υποστήριξη 40PIN LCD | Αναφορά ορισμού EJ070NA-01J |

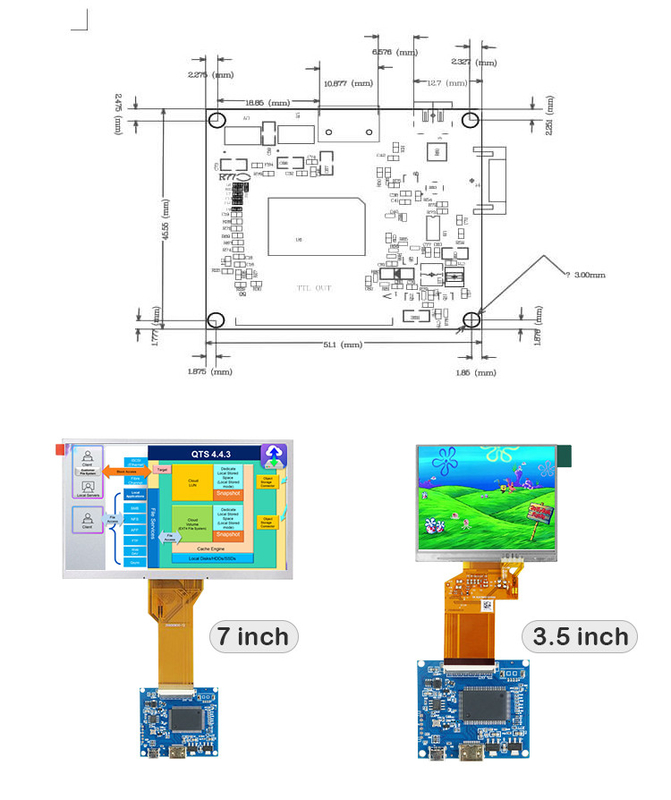

| Μέγεθος: 52mm*46mm*6mm | ||

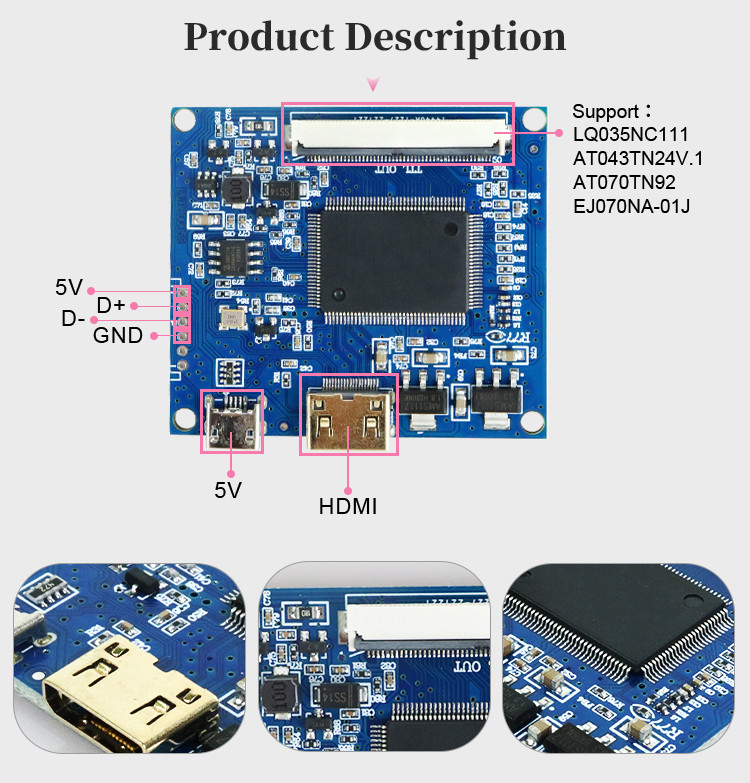

Περιγραφή λειτουργίας διεπαφής
| HD-MI | Εισαγωγή HD-MI | Το πρότυπο HD-MI είναι 1.2 |
| USB1 | εισροή ισχύος | 5V |
| J4 | εισροή ισχύος | 5V |
| ΚΟΝ8 | Πύλη εξόδου αφής | Άμεση πρόσβαση στην γωνία της οθόνης |
| ΚΟΝ6 | Έξοδος σήματος TTL-50PIN | Αναφορά ορισμού AT070TN92 |
Χαρακτηριστικά
1. Η διεπαφή παροχής ρεύματος Mirco USB, 5V τυπική παροχή ρεύματος, πρέπει να είναι μεγαλύτερη από 1,5A.
2Χωρίς κουμπιά και τηλεχειριστήριο θα αλλάξει αυτόματα στο κανάλι HD-MI μετά την σύνδεση του HD-MI.
3. 1 κανάλι HD-MI εισόδου σήματος, και αυτό το IC υποστηρίζει HD-MI 1.2
4Το HD-MI είναι μια υψηλής ποιότητας χρυσοκερδισμένη βάση MINI.
5Η διεπαφή οθόνης υιοθετεί υψηλής ποιότητας χρυσό επιχρυσωμένο σύνδεσμο 40PIN-AT043TN24.V.1 ορισμός.
6.Το σήμα USB --DM+DP μπορεί να επεκταθεί εξωτερικά.
7Το πίνακα οδήγησης υιοθετεί ένα ειδικό σχέδιο κυκλώματος που μπορεί να οδηγήσει τα φώτα LED εντός 10V και υποστηρίζει μέγιστη ισχύ ισχύος 180MA.
9Υποστήριξη TTL σήμα εξόδου.
Μπορεί να υποστηρίξει κοινές οθόνες LCD 40PIN 4.3 και 5 ιντσών όπως AT043TN24.V1
Οι σχετικές παραμέτροι έχουν σχεδιαστεί σύμφωνα με τα βιομηχανικά πρότυπα και τα πρότυπα ναυτιλίας είναι σύμφωνα με τα πολιτικά πρότυπα.
10Το FPC δεν κάνει διάκριση μεταξύ άνω και κατώτερων συνδέσεων και μπορεί να χρησιμοποιηθεί απευθείας.
Απαιτήσεις μεταφοράς, αποθήκευσης, χρήσης
1- Μην ασκείτε μεγάλη πίεση ή παραμόρφωση της κάμψης.
2Αντιστατικό και ανθεκτικό στο νερό
3Σχετική υγρασία < 80%
4Θερμοκρασία λειτουργίας: -1~60°C
5. υγρασία λειτουργίας: 0~40°C
Συνδετήρας ρεύματος J4-IN
| 1 | +5V | Τεχνολογίες ηλεκτροπαραγωγής |
| 2 | Δ+ | Σύνδεση σήματος USB |
| 3 | Δ- | Σύνδεση σήματος USB |
| 4 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 5 | ΑΕ | Χωρίς λειτουργία |
| 6 | Εθνική Τράπεζα | γης |
Συνδέτης HD-MI
| 1 | Μίνι HD-MI τυποποιημένη διεπαφή | Διαθέσιμο τυποποιημένο καλώδιο |
Συνδέτης MIRCO USB
| 1 | Mirco USB τυποποιημένο περιβάλλον | Διαθέσιμο τυποποιημένο καλώδιο |
CON4 --Η παρούσα διεπαφή δεν κάνει διάκριση μεταξύ των άνω και κάτω συνδέσεων της οθόνης LCD FPC.
